Краткая информация
| Страна и регион происхождения | Китай, провинция Шаньдун |
|---|---|
| Серия | SN-H |
| Марка | SENNAI |
| Минимальный заказ | 100 шт. |
| Опубликованная цена | 0,60 долл. США/шт. при заказе 100-499 шт. |
| Упаковка | Пластиковая упаковка |
| Производственная возможность | 2 000 шт. в день |
Описание продукта

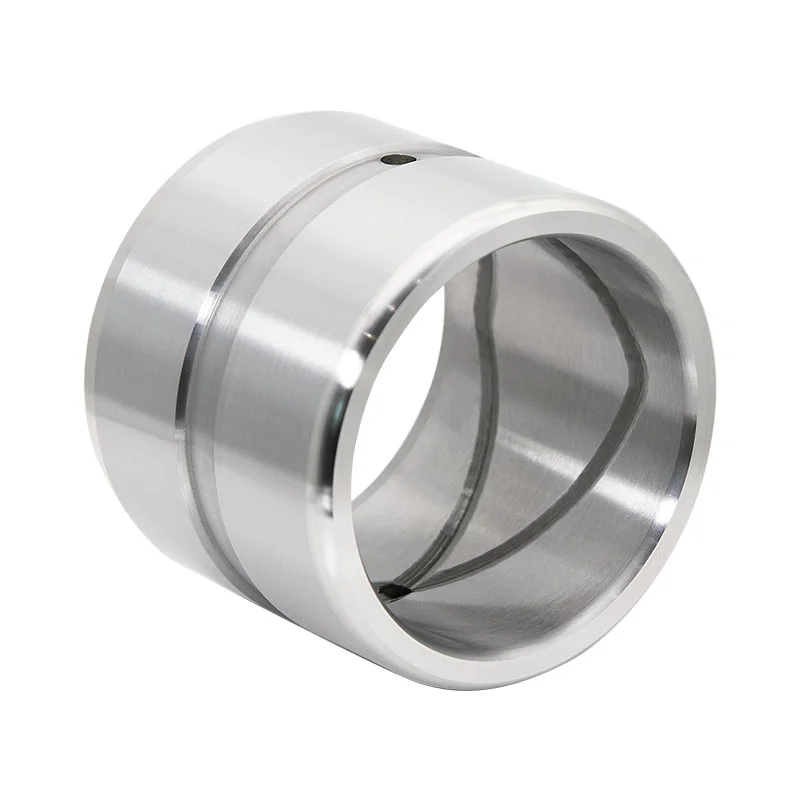

Внутренняя поверхность стальной втулки SN-H выполняется с различными типами масляных канавок. После термообработки такая конструкция обеспечивает повышенную твёрдость поверхности и износостойкость. Втулки предназначены для нагруженных шарнирных узлов строительной техники, включая экскаваторы, роторные буровые установки, крупные погрузчики и грейферы.
Стальные втулки изготавливаются из сталей 45#, 40Cr, 20CrMo, GCr15 и других материалов. Каждый этап, от сырья до готового изделия, контролируется для обеспечения качества, высокой износостойкости, твёрдой поверхности и вязкой сердцевины.
| Эксплуатационный показатель | Единица | Значение |
|---|---|---|
| Твёрдость | HRC | 50-62 |
| Максимальная нагрузка | Н/мм² | 80 |
| Максимальная линейная скорость | м/мин | 1,5 |
| Максимальное значение PV | Н/мм²·м/с | 2 |
| Предельная рабочая температура | °C | -70~+300 |
| Коэффициент линейного расширения | 10-5/°C | 1,1 |
Данные продукта

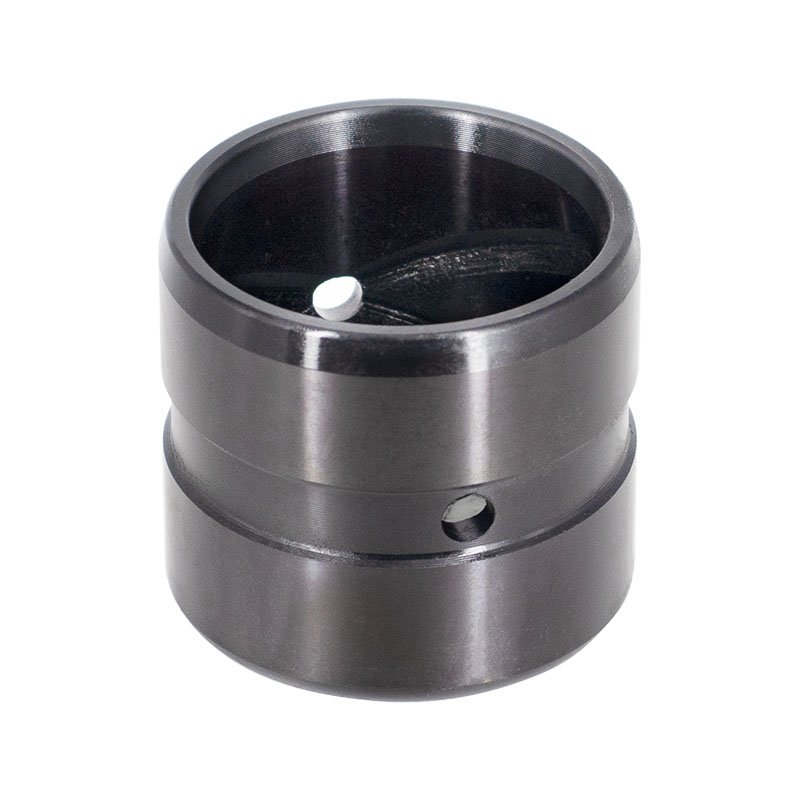

SN-H-1
Цельнозакалённая стальная втулка.
Материал: среднеуглеродистая легированная сталь 40Cr.
Поверхность: фосфатирование и напыление дисульфида молибдена на внутреннюю поверхность.
Процесс: объёмная закалка, твёрдость 50-55 HRC.
SN-H-2
Цементованная и закалённая стальная втулка.
Материал: 20CrMnTi, 20CrMo и другие низкоуглеродистые или низколегированные стали.
Поверхность: фосфатирование и напыление дисульфида молибдена на внутреннюю поверхность.
Процесс: цементация и закалка поверхности; твёрдость поверхности 58-62 HRC.
Глубина цементованного слоя: 1,0-1,5 мм.
SN-H-3
Стальная втулка с высокочастотной закалкой.
Материал: сталь 45 или 40Cr.
Поверхность: фосфатирование и напыление дисульфида молибдена на внутреннюю поверхность.
Процесс: твёрдость после закалки и отпуска 201-269 HB; внутренняя поверхность подвергается высокочастотной закалке до 55-60 HRC, эффективная глубина закалённого слоя 1,0-2,0 мм.
