Движение
Полное вращение, качание или малые углы перемещения.
СИСТЕМА СМАЗКИ
Конструкция системы смазки
Спиральные канавки, карманы, ячейки и отверстия по рабочему движению узла.
Канавкараспределение смазки
Карманлокальное удержание
Отверстиеподвод к рабочей зоне
СИСТЕМА СМАЗКИ

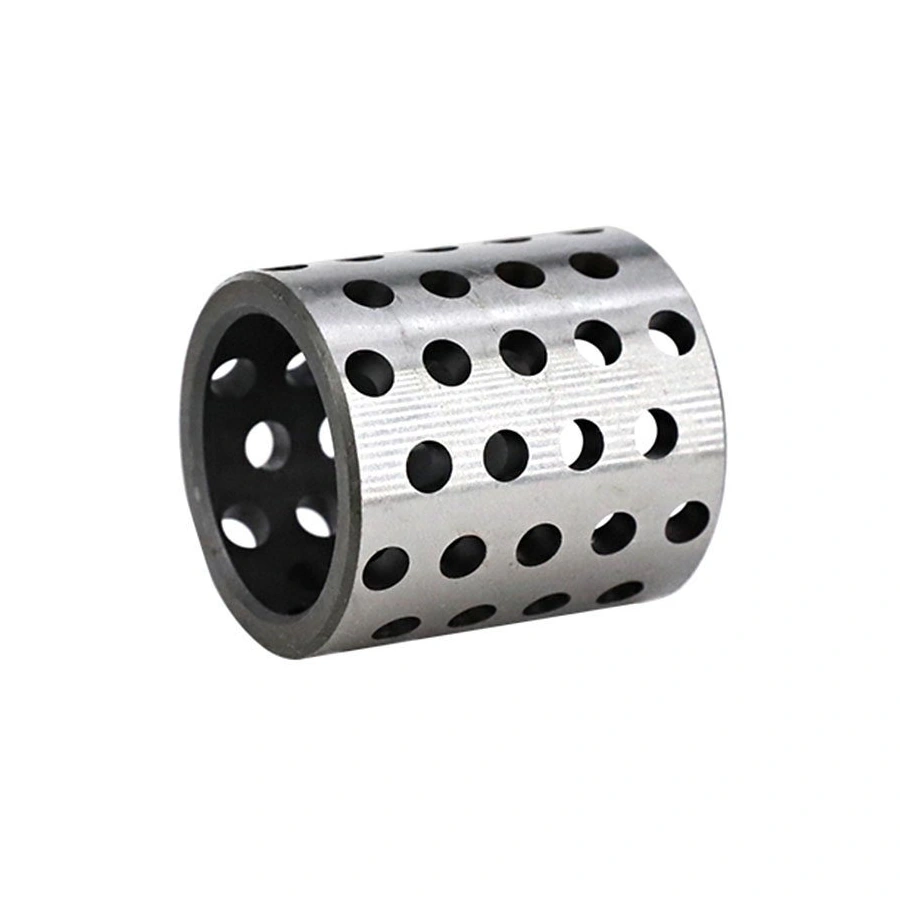

Смазочный рисунок зависит от направления движения и толщины стенки втулки.
Спиральные канавки, карманы, ячейки и отверстия выполняют различные функции. Их форма и расположение определяются с учётом направления движения, рабочей нагрузки, толщины стенки и удобства обслуживания.
ЧТО НУЖНО ПРОВЕРИТЬ
Что влияет на геометрию смазочных элементов
Универсального рисунка для всех шарниров нет.
Нагрузка
Рабочая зона и направление результирующего усилия.
Стенка
Допустимая глубина канавки и расположение отверстий.
Обслуживание
Тип смазки и периодичность её подачи.
КАК СТРОИТСЯ РАБОТА
От схемы узла к обработке внутренней поверхности
После проверки рисунка задаются координаты, переходы и контрольные размеры. Геометрия выполняется до или после отдельных операций маршрута в зависимости от материала и термообработки.
Схема
Направление движения и точка подачи.
Технологичность
Инструмент, глубина и доступность обработки.
Контроль
Расположение, чистота кромок и рабочая поверхность.
РЕЗУЛЬТАТ
Смазочная система как часть согласованного чертежа
Форма канавок и отверстий должна быть зафиксирована в документации, чтобы повторная партия воспроизводила ту же рабочую поверхность.
- РисунокГеометрия и привязки.
- ПоверхностьКромки и шероховатость.
- ПовторяемостьЕдиная версия документа.
ПЕРЕД СОГЛАСОВАНИЕМ
Геометрия смазки проверяется по движению узла
Канавки, карманы, ячейки и отверстия выполняют разные функции и не выбираются только по изображению. Для согласования нужны направление и амплитуда движения, зона нагрузки, вязкость смазки, путь подачи и интервал обслуживания. Толщина стенки должна позволять выполнить выбранную геометрию без ослабления детали.
Движение
Вращение, качание, ход и направление изменения нагрузки.
Подача
Точка ввода, отверстия, распределение и выход смазки.
Геометрия
Канавка, карман или ячейка с привязкой к рабочей зоне.
Проверка
Размеры элементов, чистота каналов и состояние поверхности.
СЛЕДУЮЩИЙ ШАГ
Покажите движение узла и существующую схему смазки
Полезны разрез шарнира, тип смазки, частота обслуживания и чертёж втулки.
