ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ
Детали гидравлического оборудования
Втулки и пальцы для шарниров гидравлических механизмов с проверкой посадки, поверхности и рабочего цикла.
Посадкапалец, втулка и корпус
Поверхностьтрение и финиш
Циклдвижение и обслуживание
ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ

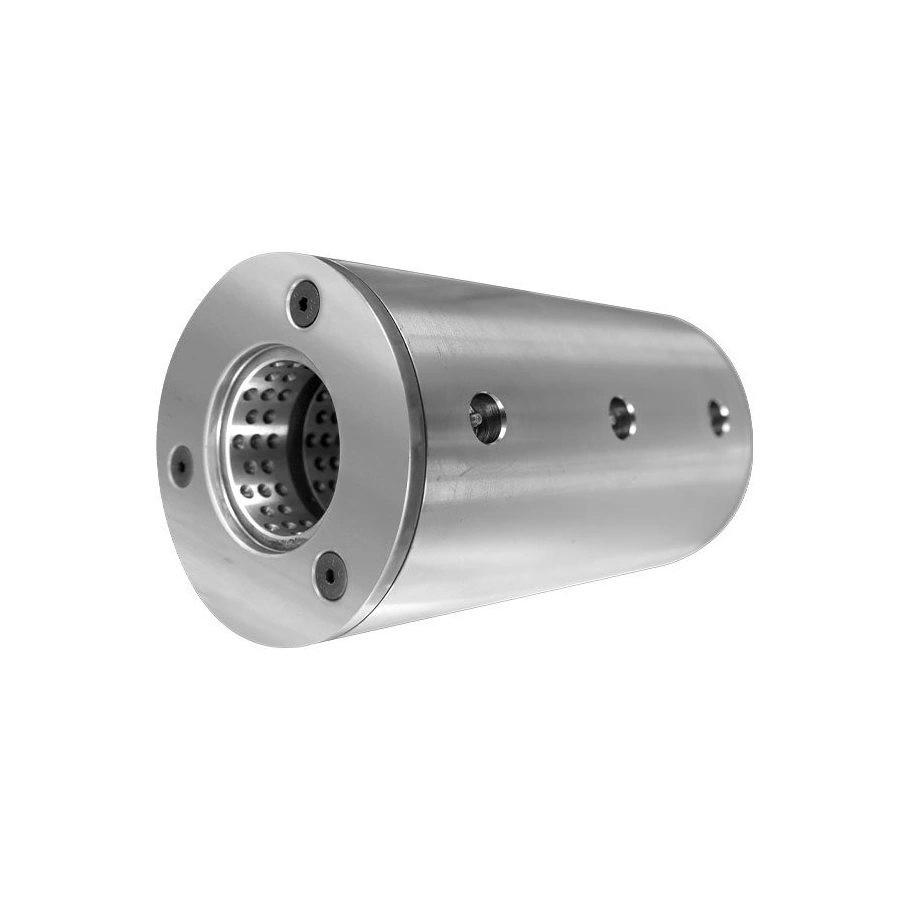

Втулка в гидравлическом механизме работает как часть сопряжения
В каталоге SENNAI гидравлическое оборудование выделено как отдельное направление применения втулок и пальцев. Для конкретной детали проверяются геометрия проушины или шарнира, рабочий зазор, характер движения, совместимость поверхностей и условия обслуживания.
ЧТО НУЖНО ПРОВЕРИТЬ
Исходные данные для шарнирного соединения
Техническая оценка строится по чертежу и рабочему циклу, а не по одному наружному диаметру.
Сопряжение
Палец, корпус и требуемый рабочий зазор.
Поверхность
Материал, твёрдость, шероховатость и покрытие.
Среда
Температура, загрязнение, смазка и доступ к сервису.
КАК СТРОИТСЯ РАБОТА
От размерной цепи к маршруту производства
Сопряжённые размеры определяют базы механической обработки и припуски. Затем согласуются термообработка, шлифование рабочих поверхностей и методы контроля готовой партии.
Проверка
Чертёж и размерная цепь.
Обработка
Базы, припуски и рабочие поверхности.
Приёмка
Размеры, твёрдость и состояние финиша.
РЕЗУЛЬТАТ
Согласованная деталь для повторяемого обслуживания узла
Номер детали, версия документации, контрольные характеристики и маркировка партии связываются в одной спецификации.
- ПозицияУзел и назначение.
- ХарактеристикаПроверяемое требование.
- ПоставкаКоличество и идентификация.
ПЕРЕД СОГЛАСОВАНИЕМ
Сопряжение гидравлического механизма проверяется по узлу
Для пальцев и втулок гидравлического оборудования важны положение шарнира, перемещение, боковая нагрузка и защита поверхности. Исходные размеры связываются с корпусом, фиксацией и обслуживанием. Требования к материалу и обработке подтверждаются по чертежу конкретной детали.
Механизм
Цилиндр, рычаг, проушина или другое точное место установки.
Движение
Ход, угол, частота циклов и возможный перекос.
Сопряжение
Посадка, зазор, фиксация и доступ к смазке.
Поверхность
Рабочая зона, защита и критерии контроля партии.
СЛЕДУЮЩИЙ ШАГ
Опишите гидравлический узел и сопряжённые детали
Пришлите чертёж, рабочий цикл, материал, требования к поверхности и объём партии.
