Геометрия
ID, OD, длина, фланец, фаски и переходные радиусы.
ВТУЛКИ ПО ЧЕРТЕЖУ
Втулки по чертежу заказчика
Проверка конструкции, материала, смазки и обработки втулки до запуска производства.
ID / ODрабочие диаметры
Канавкисмазка и отверстия
Финишповерхность по чертежу
ВТУЛКИ ПО ЧЕРТЕЖУ

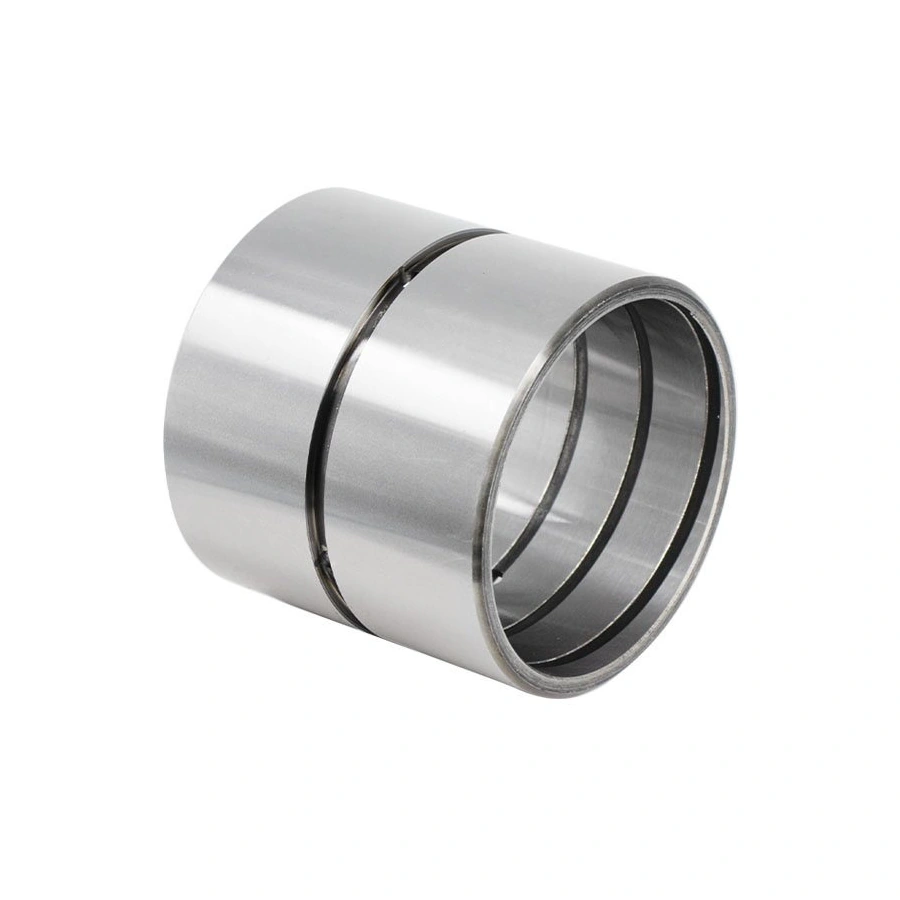

Конструкция втулки проверяется как часть шарнира
Для технологической оценки нужны не только внутренний и наружный диаметры. Длина, толщина стенки, переходы, фаски, фланец, отверстия и зоны шлифования влияют на выбор заготовки и последовательность обработки.
Условия работы определяют, нужна ли спиральная канавка, система карманов или другая геометрия удержания смазки.
ЧТО НУЖНО ПРОВЕРИТЬ
Что должно быть читаемо в задании
Неуказанные параметры отмечаются как вопросы, а не заменяются скрытыми допущениями.
Посадки
Сопряжённый палец, корпус и требуемый рабочий зазор.
Рабочая поверхность
Канавки, отверстия, шероховатость и зона покрытия.
Контроль
Критические размеры, твёрдость и выборка партии.
КАК СТРОИТСЯ РАБОТА
От трубы или поковки до шлифованной втулки
Тип заготовки выбирается по геометрии и припускам. Механическая обработка формирует базы, затем выполняются согласованные операции термообработки и финишного шлифования.
Заготовка
Труба, прокат или поковка по конструкции.
Обработка
Базы, отверстия, канавки и припуски.
Финиш
Рабочие диаметры и поверхность после упрочнения.
РЕЗУЛЬТАТ
Комплект данных для повторяемого заказа
После подтверждения образца в заказе фиксируются версия чертежа, материал, маршрут, контрольные размеры и обозначение партии.
- ЧертёжЕдиная версия для производства и приёмки.
- ОбразецПроверка критических зон до серии.
- ПартияМаркировка и упаковка по заданию.
СЛЕДУЮЩИЙ ШАГ
Передайте чертёж втулки и данные сопряжения
Укажите материал, твёрдость, режим смазки, количество и критические размеры.
