Размерная цепь
Диаметр пальца, отверстие втулки, корпус и осевой зазор.
ПАРА ПАЛЕЦ–ВТУЛКА
Согласование пары палец–втулка
Сопряжённые размеры, рабочий зазор, твёрдость и смазка рассматриваются вместе.
2 деталиединое сопряжение
Зазорпо рабочему режиму
Смазкапо движению узла
ПАРА ПАЛЕЦ–ВТУЛКА

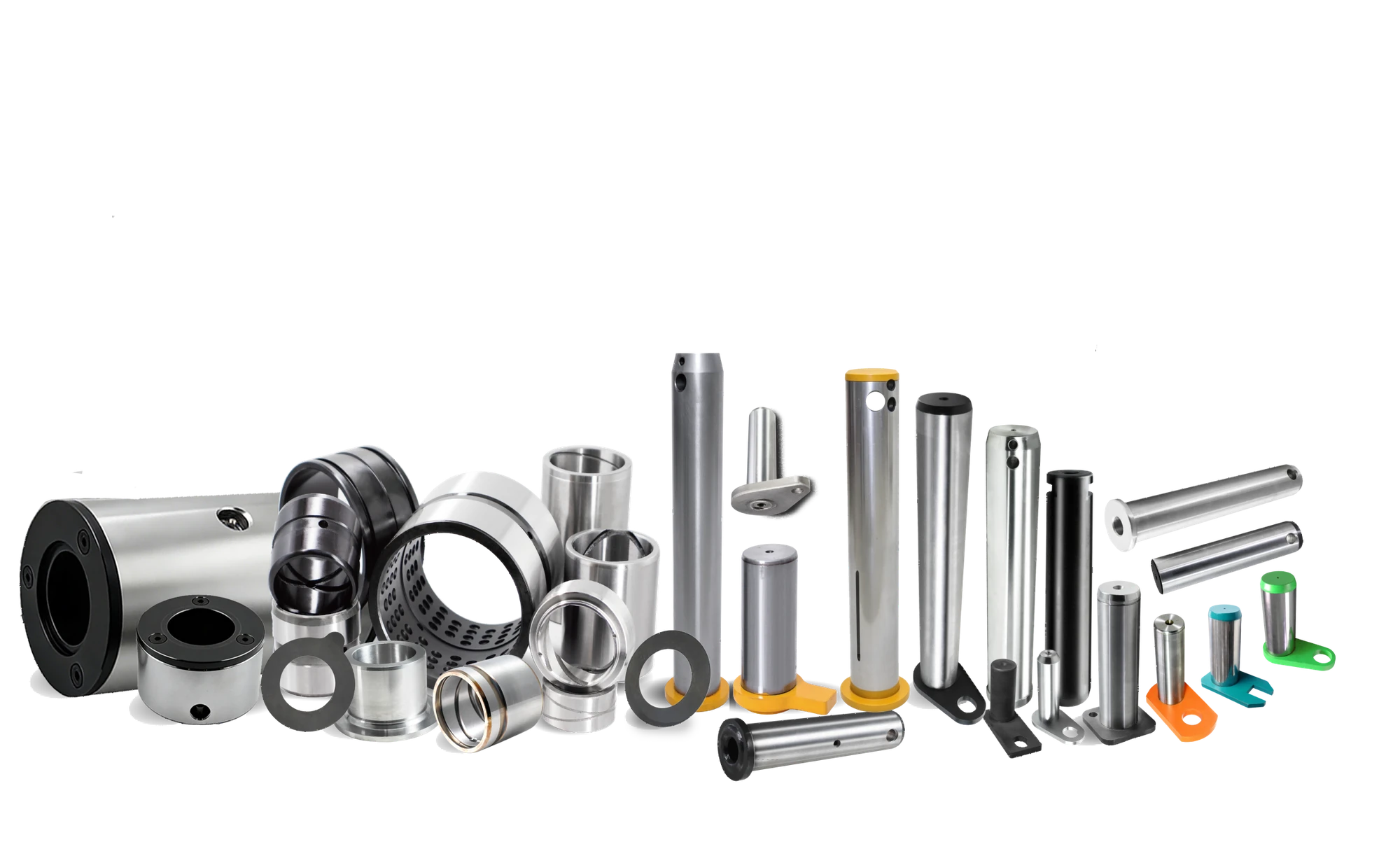

Палец и втулка не выбираются независимо
Номинальные диаметры, фактические допуски и рабочий зазор рассматриваются вместе с температурой, загрязнением и способом обслуживания. Слишком общий запрос по одной детали не показывает поведение всего сопряжения.
ЧТО НУЖНО ПРОВЕРИТЬ
Баланс характеристик пары
Для каждой зоны задаются своя функция и свой способ проверки.
Твёрдость
Рабочие зоны и свойства сердцевины по материалу.
Поверхность
Шероховатость, покрытие и следы обработки.
Смазка
Точки подачи, канавки и интервал обслуживания.
КАК СТРОИТСЯ РАБОТА
Совместная проверка до изготовления образца
Чертежи обеих деталей сопоставляются по базам и посадочным зонам. После этого определяется контрольный комплект размеров, который проверяется на образце и в серийной партии.
Сопоставление
Единицы, базы и сопряжённые размеры.
Образец
Фактический зазор и качество рабочих зон.
Серия
Повторяемость размеров и идентификация комплектов.
РЕЗУЛЬТАТ
Комплектная поставка без смешения размерных групп
При необходимости пальцы, втулки и регулировочные шайбы маркируются как согласованный комплект. Формат комплектации определяется заказом.
- ПараСвязанные контрольные размеры.
- КомплектШайбы и дополнительные элементы.
- МаркировкаПрослеживаемость партии.
ПЕРЕД СОГЛАСОВАНИЕМ
Размерная цепь пары должна быть однозначной
Номинальный диаметр не показывает фактический рабочий зазор. Для пары фиксируются допуски пальца и втулки, посадка втулки в корпусе, температура и состояние смазки. Материалы и твёрдость выбираются совместно, чтобы оценивать сопряжение, а не две независимые детали.
Палец
Диаметр, форма, фиксация и рабочая зона поверхности.
Втулка
Внутренний размер, наружная посадка, длина и канавки.
Зазор
Расчёт по предельным размерам и условиям эксплуатации.
Приёмка
Раздельные измерения и проверка совместимости комплекта.
СЛЕДУЮЩИЙ ШАГ
Пришлите чертежи обеих сопряжённых деталей
Добавьте условия работы, смазку и ожидаемый формат комплектной поставки.
