МЕХАНИЧЕСКАЯ ОБРАБОТКА
Механическая обработка на ЧПУ
Токарная и фрезерная обработка размеров, посадок и базовых поверхностей.
Точениедиаметры и торцы
Фрезерованиепазы и площадки
Отверстиясмазка и фиксация
МЕХАНИЧЕСКАЯ ОБРАБОТКА
Базы обработки задают взаимное положение поверхностей
Токарные и фрезерные операции формируют посадочные диаметры, торцы, канавки, отверстия и специальные элементы. Последовательность установов выбирается с учётом соосности и последующей термообработки.
ЧТО НУЖНО ПРОВЕРИТЬ
Что контролируется в механической обработке
Не все размеры доводятся до окончательного значения до упрочнения.
Припуски
Запас под деформацию и шлифование.
Координаты
Положение отверстий, канавок и пазов.
Кромки
Фаски, радиусы и отсутствие заусенцев.
КАК СТРОИТСЯ РАБОТА

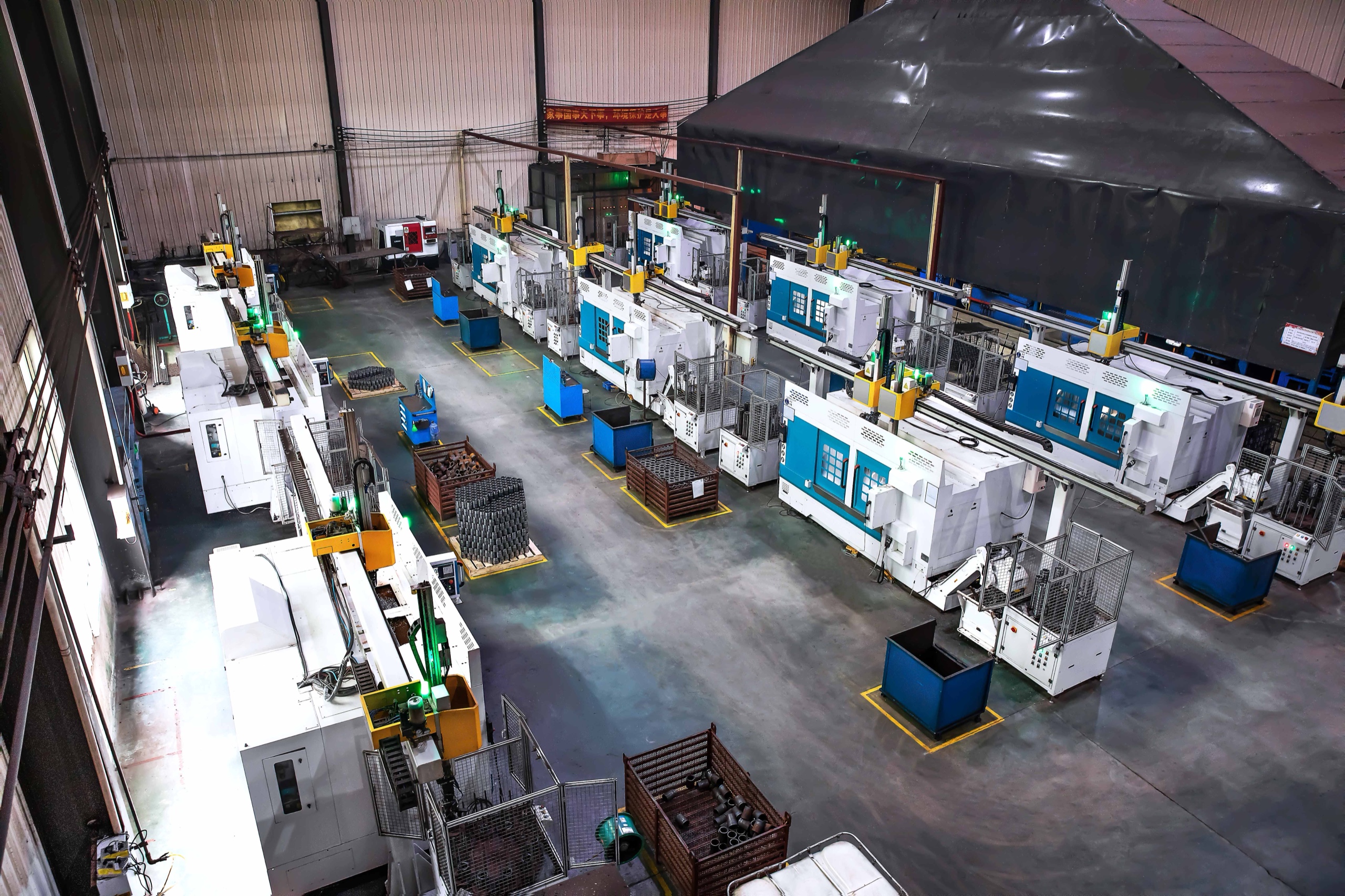

Черновая и чистовая обработка разделяются по функции
Рабочие поверхности могут завершаться после термообработки. В то же время отверстия и канавки должны быть технологически привязаны к стабильным базам.
- ЧерноваяФорма и основной припуск.
- ПромежуточнаяЭлементы конструкции и контроль баз.
- ЧистоваяРазмеры, не требующие шлифования.
РЕЗУЛЬТАТ
Геометрия, подготовленная к следующему переходу
Деталь передаётся дальше с контролем необходимых размеров и сохранённым припуском на финиш.
- БазаСтабильная ориентация.
- ЭлементКанавки и отверстия.
- ПрипускРезерв на финиш.
ПЕРЕД СОГЛАСОВАНИЕМ
Базы и контрольные зоны определяются до обработки
Токарные и фрезерные операции строятся вокруг функциональных поверхностей детали. В чертеже должны быть читаемы базы, допуски взаимного расположения, отверстия, канавки и участки последующей обработки. Припуски согласуются с термообработкой и финишным шлифованием, чтобы не оценивать каждую операцию отдельно.
Базирование
Поверхности, задающие соосность, длину и положение элементов.
Переходы
Фаски, радиусы, канавки, отверстия и зоны без обработки.
Припуски
Материал под упрочнение и последующий финиш.
Проверка
Промежуточные и окончательные размеры по маршруту.
СЛЕДУЮЩИЙ ШАГ
Передайте чертёж с обозначением критических баз
Укажите размеры после термообработки и поверхности, требующие шлифования.
