Размер
Окончательный диаметр и допуск.
ТОЧНОЕ ШЛИФОВАНИЕ
Внутреннее и наружное шлифование
Финишная обработка рабочих поверхностей после термообработки.
IDвнутренняя поверхность
ODнаружная поверхность
Raшероховатость по чертежу
ТОЧНОЕ ШЛИФОВАНИЕ

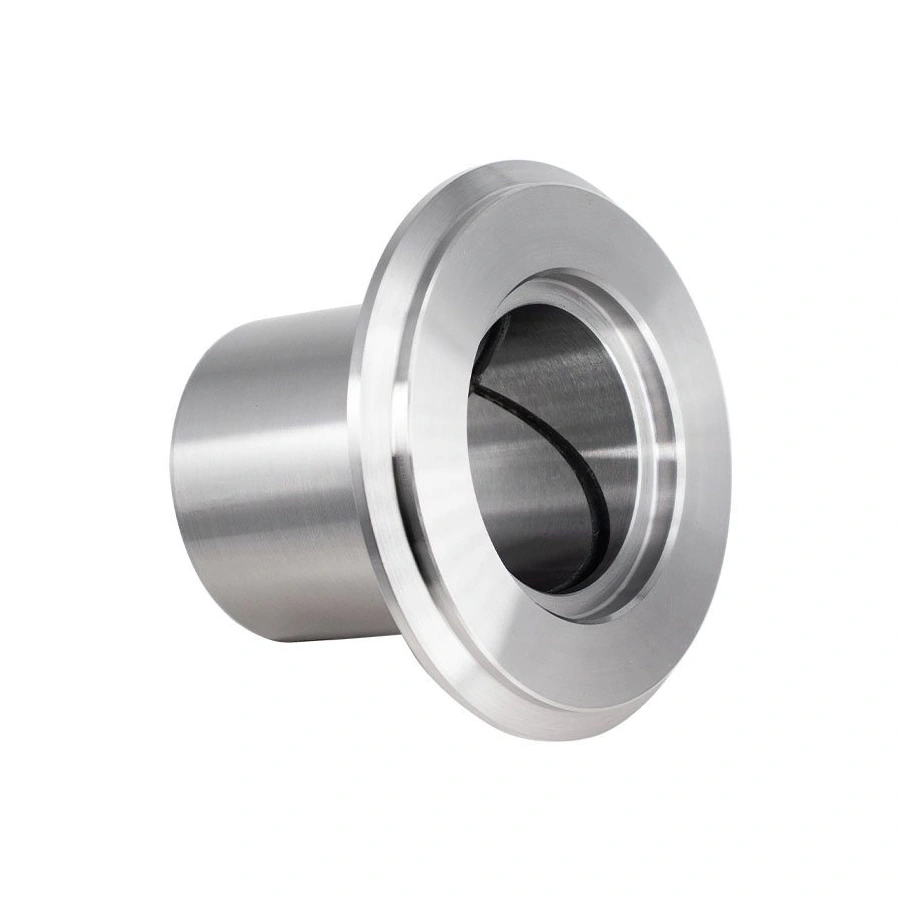

Финиш формирует рабочий размер после термообработки
Внутреннее и наружное шлифование используется для согласованных посадочных и рабочих поверхностей. Припуск, база и последовательность зависят от деформации после упрочнения и требований к соосности.
ЧТО НУЖНО ПРОВЕРИТЬ
Параметры финишной поверхности
Требования задаются отдельно для каждой функциональной зоны.
Форма
Круглость, цилиндричность или плоскостность.
Положение
Соосность и биение относительно базы.
Поверхность
Шероховатость и отсутствие повреждений.
КАК СТРОИТСЯ РАБОТА

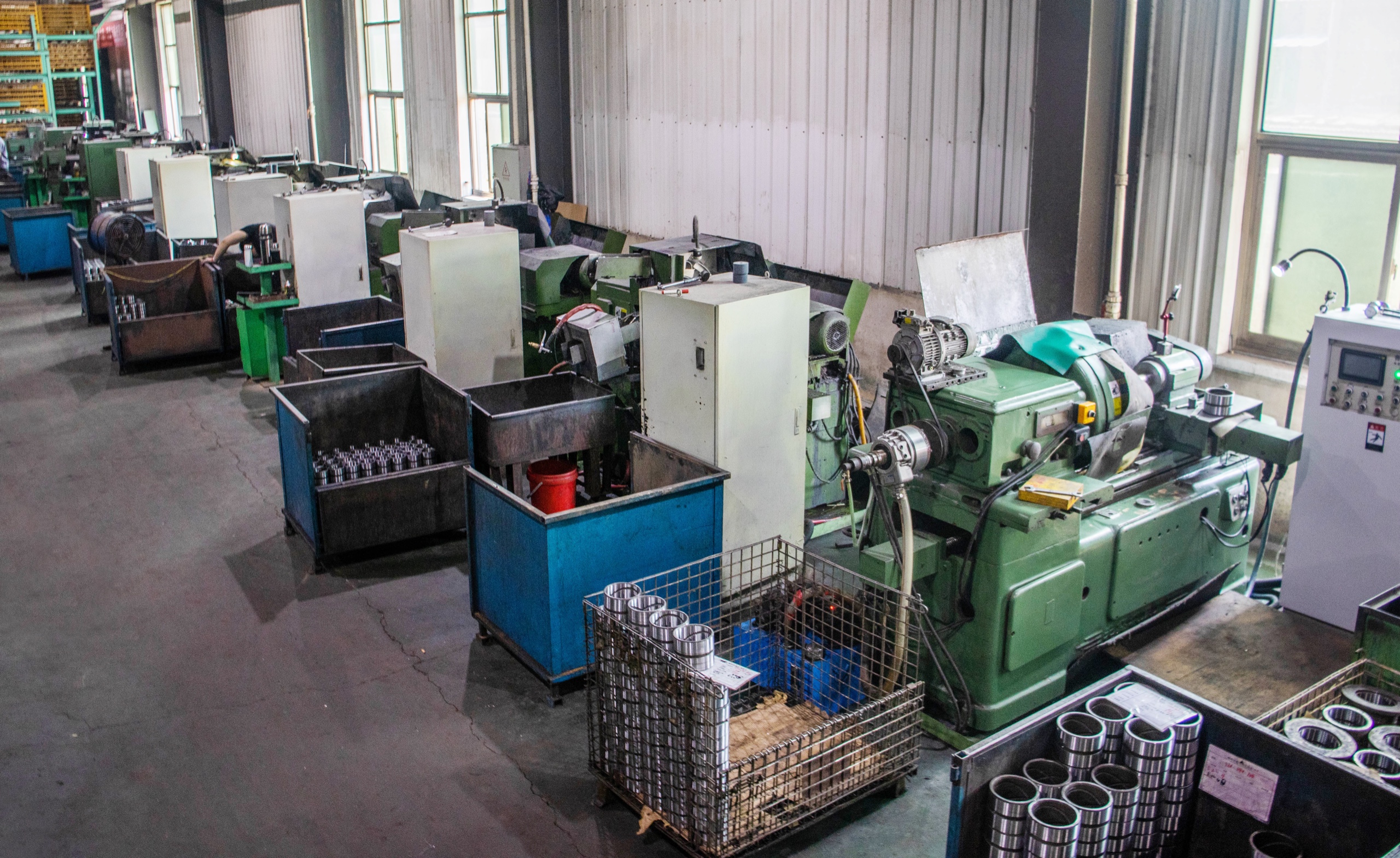

База измерения должна совпадать с логикой чертежа
После предварительного прохода проверяется доступный припуск. Чистовой проход и измерение выполняются по согласованной контрольной схеме.
- УстановкаВыбор функциональной базы.
- ДоводкаСнятие припуска без потери геометрии.
- ПроверкаРазмер, форма и поверхность.
РЕЗУЛЬТАТ
Готовая рабочая поверхность для приёмки
Размер и шероховатость записываются только в объёме, предусмотренном контролем конкретной детали и партии.
- ДиаметрФактическое значение.
- ГеометрияКонтролируемые отклонения.
- ПоверхностьСостояние рабочей зоны.
ПЕРЕД СОГЛАСОВАНИЕМ
Что задаётся для шлифованной поверхности
После термообработки рабочий размер оценивается вместе с припуском, геометрией и состоянием поверхности. В задании нужно отметить базирование, зоны внутреннего и наружного шлифования, требования к шероховатости и кромкам. Контроль выполняется по согласованным размерам, а не по общему внешнему виду детали.
Базы
Поверхности, относительно которых проверяются размер и соосность.
Зоны
Рабочие диаметры, торцы, переходы и участки без шлифования.
Поверхность
Шероховатость и допустимые следы обработки по чертежу.
Измерение
Метод, температура и объём контроля партии.
СЛЕДУЮЩИЙ ШАГ
Отметьте поверхности с финишными требованиями
Передайте базы, допуски формы и шероховатость для каждой рабочей зоны.
