Идентификация и назначение

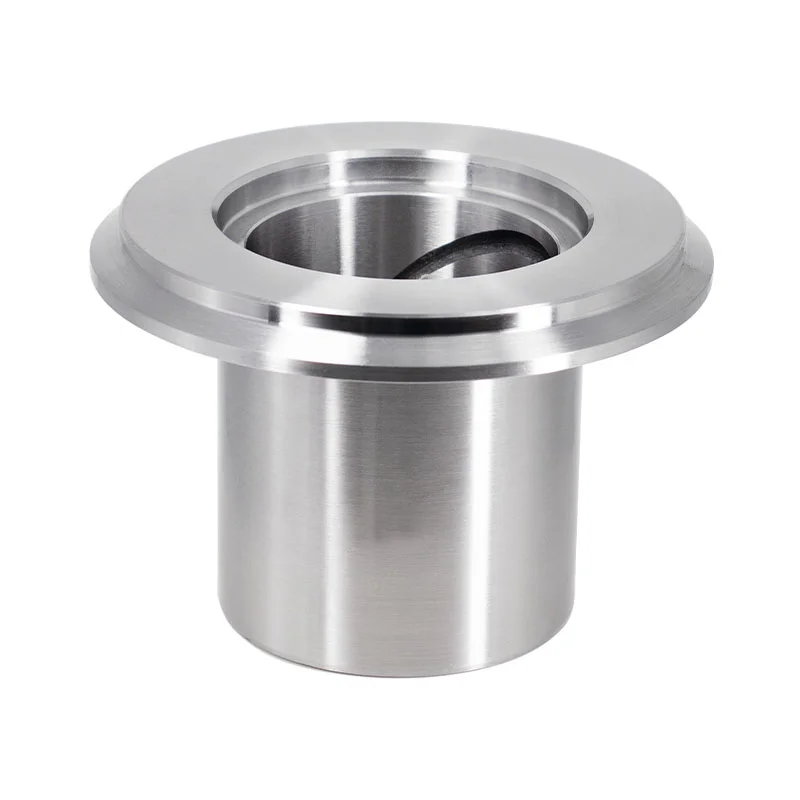

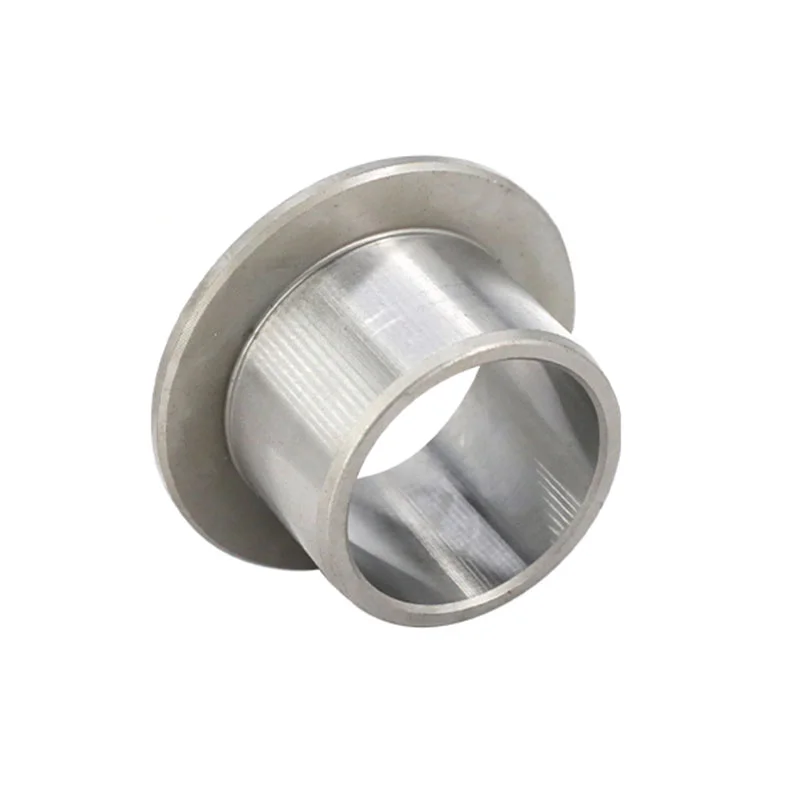

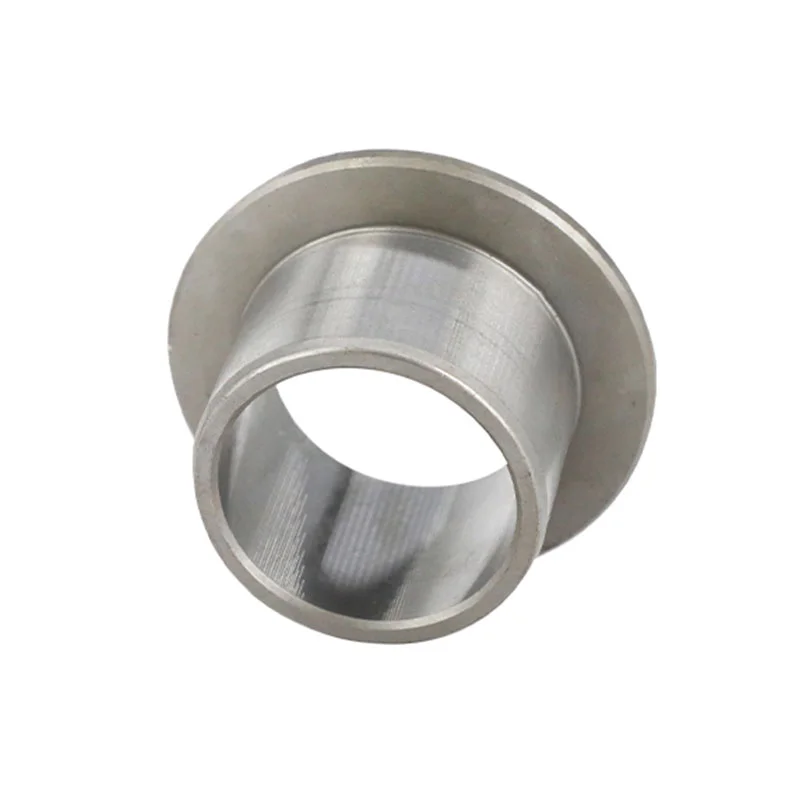

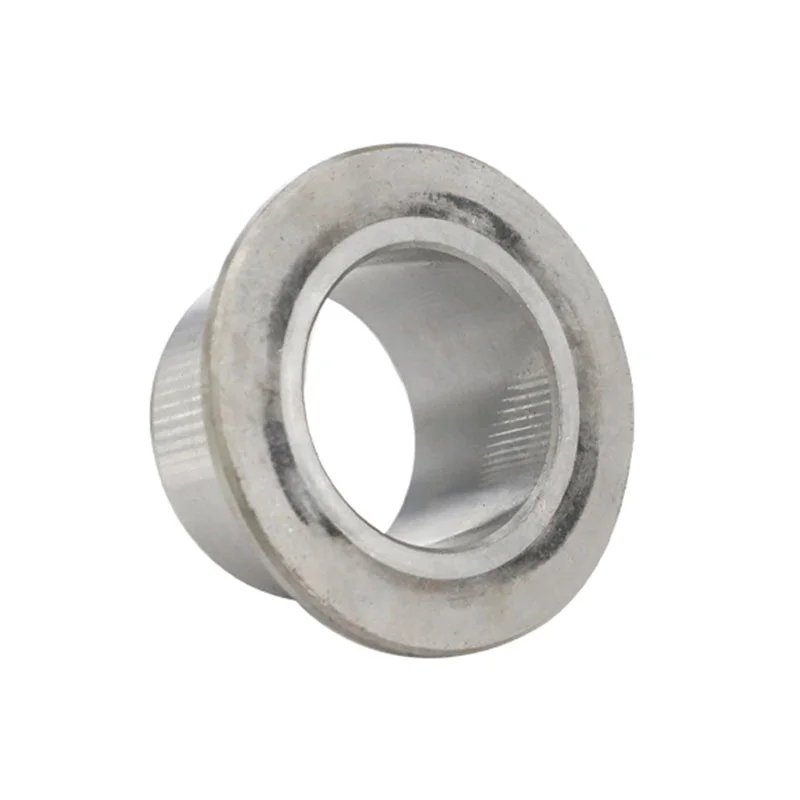

Фланцевые подшипниковые втулки 58–62 HRC по заданным размерам — фланцевая стальная втулка. Опорный, направляющий или шарнирный узел оборудования. Точное место установки подтверждается сборочным чертежом.
Карточка относится к одной самостоятельной позиции: её название и изображения рассматриваются вместе, без добавления фотографий или параметров соседних товаров.
Подтверждённые характеристики позиции
- Тип изделия: Фланцевая стальная втулка
- Модель / серия: в индивидуальном наименовании не указана
- Размеры: задаются чертежом конкретной позиции
- Материал: в индивидуальном наименовании не указан
- Твёрдость: 58–62 HRC
- Стандарт: отдельный стандарт в наименовании не указан
Значения, отсутствующие в индивидуальном наименовании, не заменяются общими цифрами продуктовой группы.
Конструкция и рабочий узел
Фланец ограничивает осевое перемещение и формирует торцевую опорную поверхность. При проверке позиции отдельно задаются цилиндрическая посадка, диаметр и толщина фланца, соосность и монтажный зазор.
- Размерное исполнение задаётся заказом; сходное изображение не заменяет индивидуальный чертёж.
Данные для технического согласования
До расчёта и запуска изготовления для этой позиции необходимо зафиксировать:
- наружный и внутренний диаметры, длина и посадочные допуски
- сопряжённая деталь, рабочий зазор и способ монтажа
- материал, термообработка, шероховатость и покрытие
- нагрузка, движение, загрязнение и режим обслуживания
- диаметр, толщина и опорная поверхность фланца
Контроль и приёмка партии
Критерии приёмки определяются чертежом и заказом. Для этой позиции в контрольной карте следует отделить подтверждённые требования от предварительных:
- критические размеры и допуски со ссылкой на чертёж позиции
- идентификация материала по согласованному документу
- состояние рабочей поверхности, кромок и монтажных зон
- маркировка, количество и защита поверхности при упаковке
Совместимость и комплект запроса
Взаимозаменяемость подтверждается не фотографией, а совпадением чертежа, посадок, сопряжённых деталей и условий работы. Для запроса приложите чертёж или измеренный образец, укажите обозначение оборудования, размеры с допусками, материал, требуемую обработку, количество и программу контроля.
