Идентификация и назначение

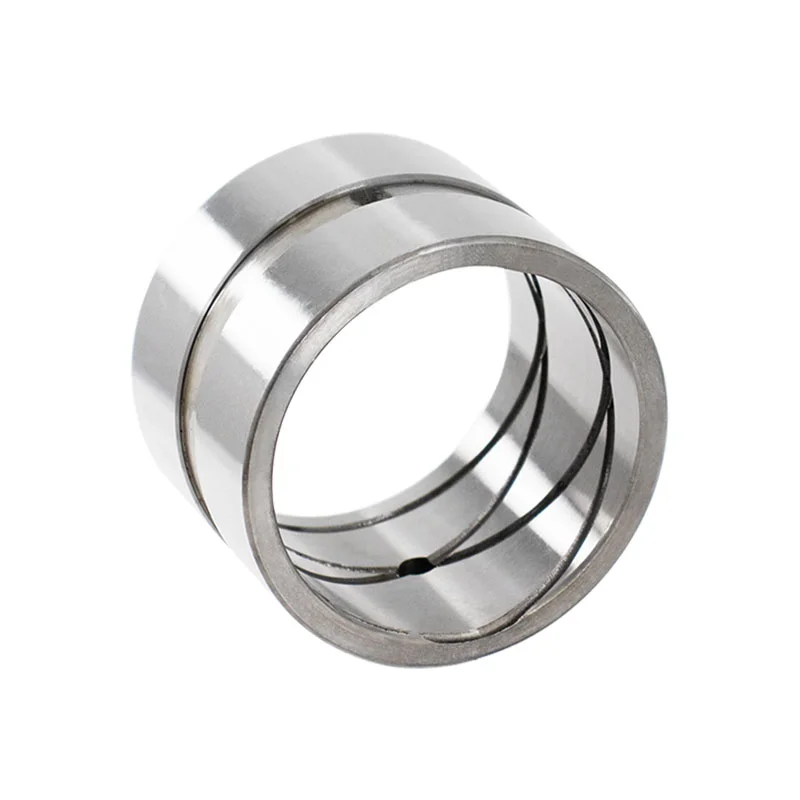

Закалённые стальные втулки для высокотемпературных условий — стальная втулка по чертежу. Опорный, направляющий или шарнирный узел оборудования. Точное место установки подтверждается сборочным чертежом.
Карточка относится к одной самостоятельной позиции: её название и изображения рассматриваются вместе, без добавления фотографий или параметров соседних товаров.
Подтверждённые характеристики позиции
- Тип изделия: Стальная втулка по чертежу
- Модель / серия: в индивидуальном наименовании не указана
- Размеры: задаются чертежом конкретной позиции
- Материал: в индивидуальном наименовании не указан
- Твёрдость: точное значение не указано
- Стандарт: отдельный стандарт в наименовании не указан
Значения, отсутствующие в индивидуальном наименовании, не заменяются общими цифрами продуктовой группы.
Конструкция и рабочий узел
Закалённая стальная втулка для высокотемпературных условий рассматривается как самостоятельная деталь. Посадочные размеры, рабочая поверхность и сопряжение определяются её собственным чертежом; визуальное сходство с другой втулкой не подтверждает одинаковый материал, обработку или взаимозаменяемость.
- В наименовании указано закалённое исполнение; способ закалки, зона и глубина слоя отдельно не заданы.
- Позиция обозначена для высокотемпературных условий, но предельная температура в индивидуальном названии не указана.
- Размерное исполнение задаётся заказом; сходное изображение не заменяет индивидуальный чертёж.
Данные для технического согласования
До расчёта и запуска изготовления для этой позиции необходимо зафиксировать:
- наружный и внутренний диаметры, длина и посадочные допуски
- сопряжённая деталь, рабочий зазор и способ монтажа
- материал, термообработка, шероховатость и покрытие
- нагрузка, движение, загрязнение и режим обслуживания
Контроль и приёмка партии
Критерии приёмки определяются чертежом и заказом. Для этой позиции в контрольной карте следует отделить подтверждённые требования от предварительных:
- критические размеры и допуски со ссылкой на чертёж позиции
- идентификация материала по согласованному документу
- твёрдость, зона упрочнения и состояние рабочей поверхности
- маркировка, количество и защита поверхности при упаковке
Совместимость и комплект запроса
Взаимозаменяемость подтверждается не фотографией, а совпадением чертежа, посадок, сопряжённых деталей и условий работы. Для запроса приложите чертёж или измеренный образец, укажите обозначение оборудования, размеры с допусками, материал, требуемую обработку, количество и программу контроля.
